Wowwww ... Un champion de la " connection branlante " est passé par là!! :-o :-o

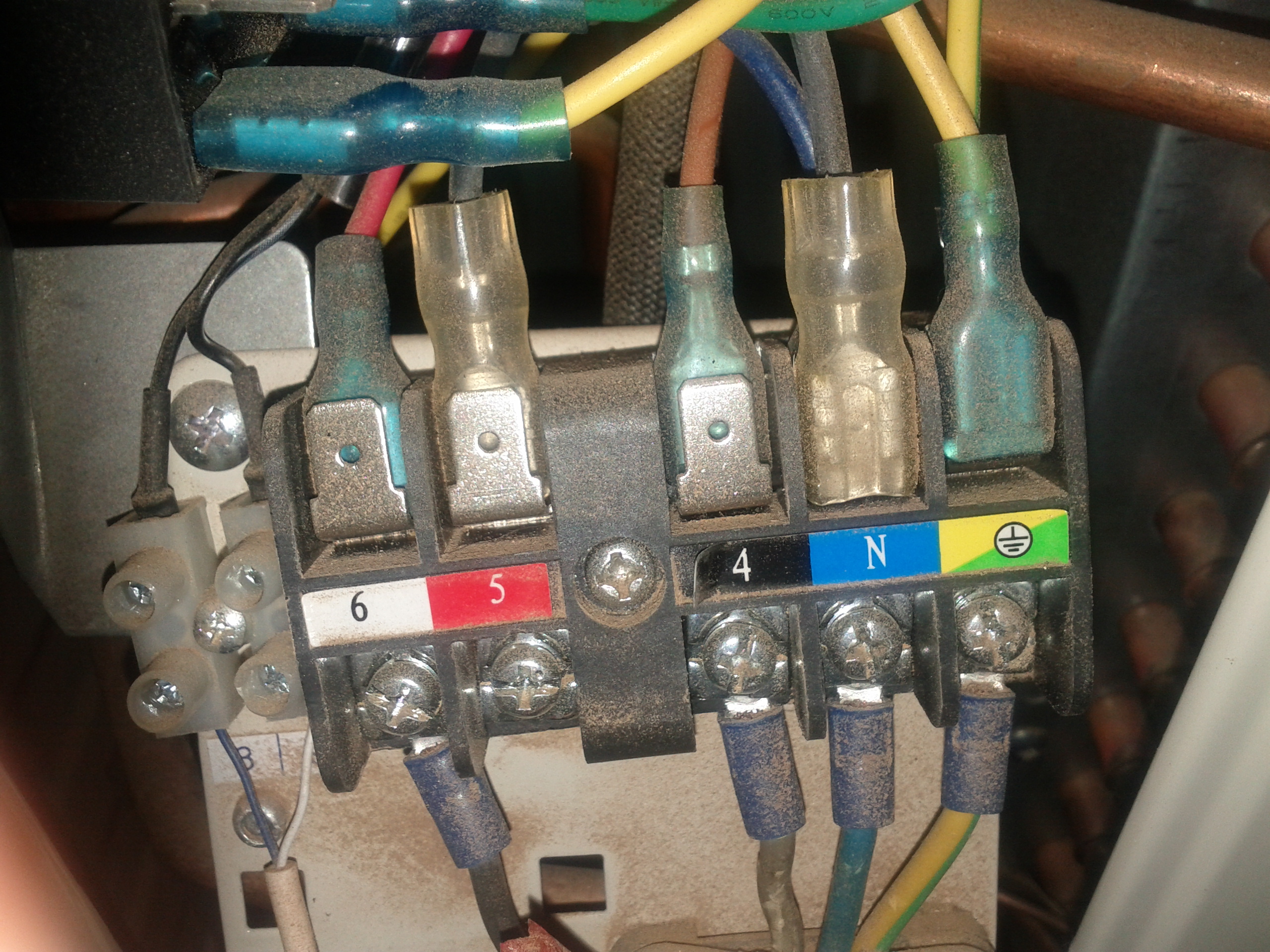

A voir la photo du deuxième connecteur, bornes L et 4 ... on se rapproche de l'incendieà vitesse V-V'!!
Faut pas déconner avec la sécurité les gars!! :-|
@+
Au choix:
- Il faut toujours se fier à la première impression, surtout si elle mauvaise. ( Oscar Wilde )
- Si vous traitez un individu comme il est, il restera ce qu'il est.
Mais si vous le traitez comme s’il était ce qu'il doit et peut devenir, a
nicolas
et pk pas de file sur la borne 5???
Avec ce branchement l'UI soufle de petites secondes le froids et sur l'UE sa gele.
merci
dmarco
Le problème est que sur les photos ... on ne voit pas comment c'est connecté actuellement!!
On voit surtout les cosses .... mais pas toutes les ccouleurs de fils qui sont repris sur les connecteurs!!
Pourriez-vous nous faire un petit schéma manuellement, afin que ca soit plus explicite.
@+
Au choix:
- Il faut toujours se fier à la première impression, surtout si elle mauvaise. ( Oscar Wilde )
- Si vous traitez un individu comme il est, il restera ce qu'il est.
Mais si vous le traitez comme s’il était ce qu'il doit et peut devenir, a

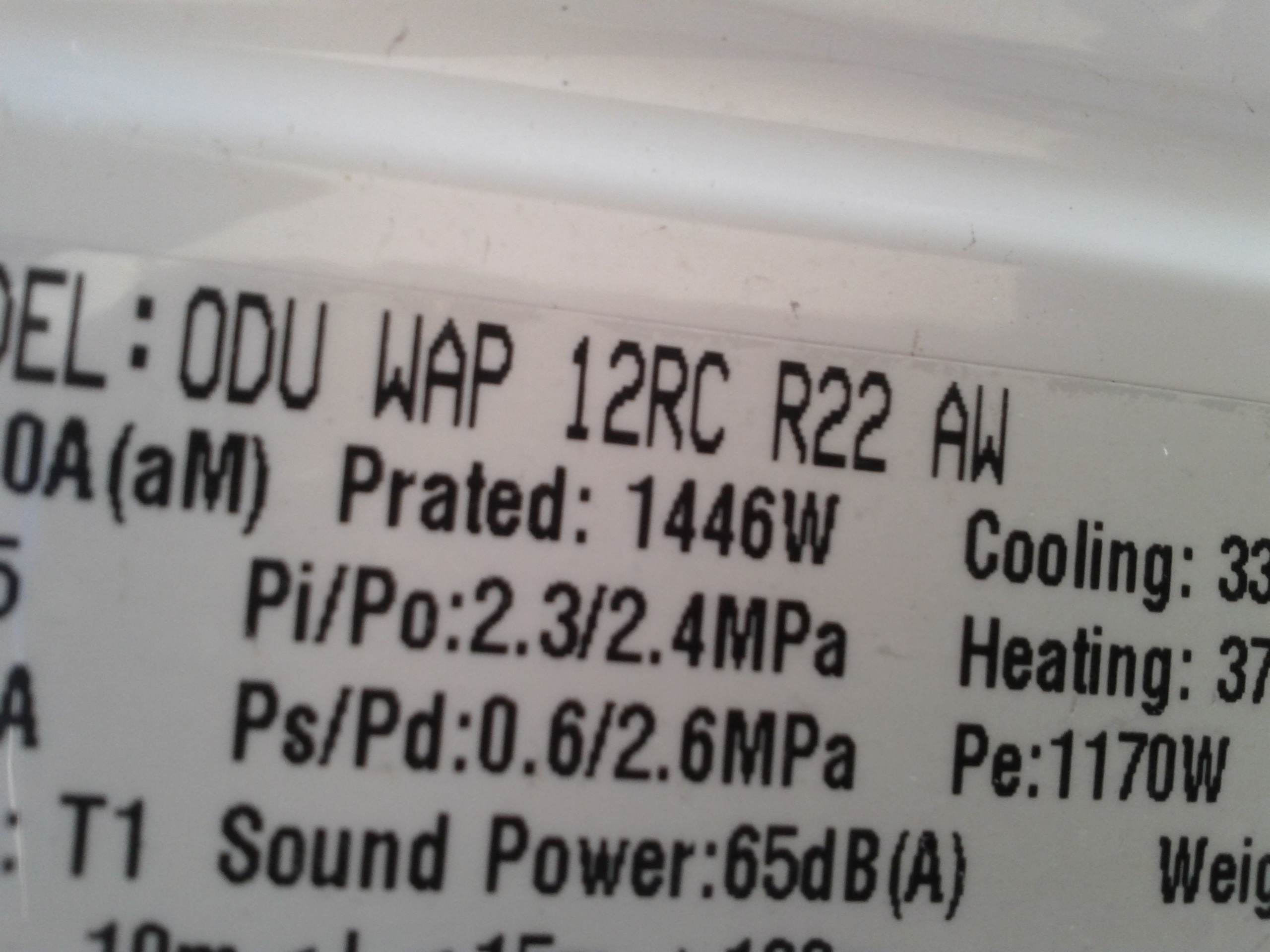

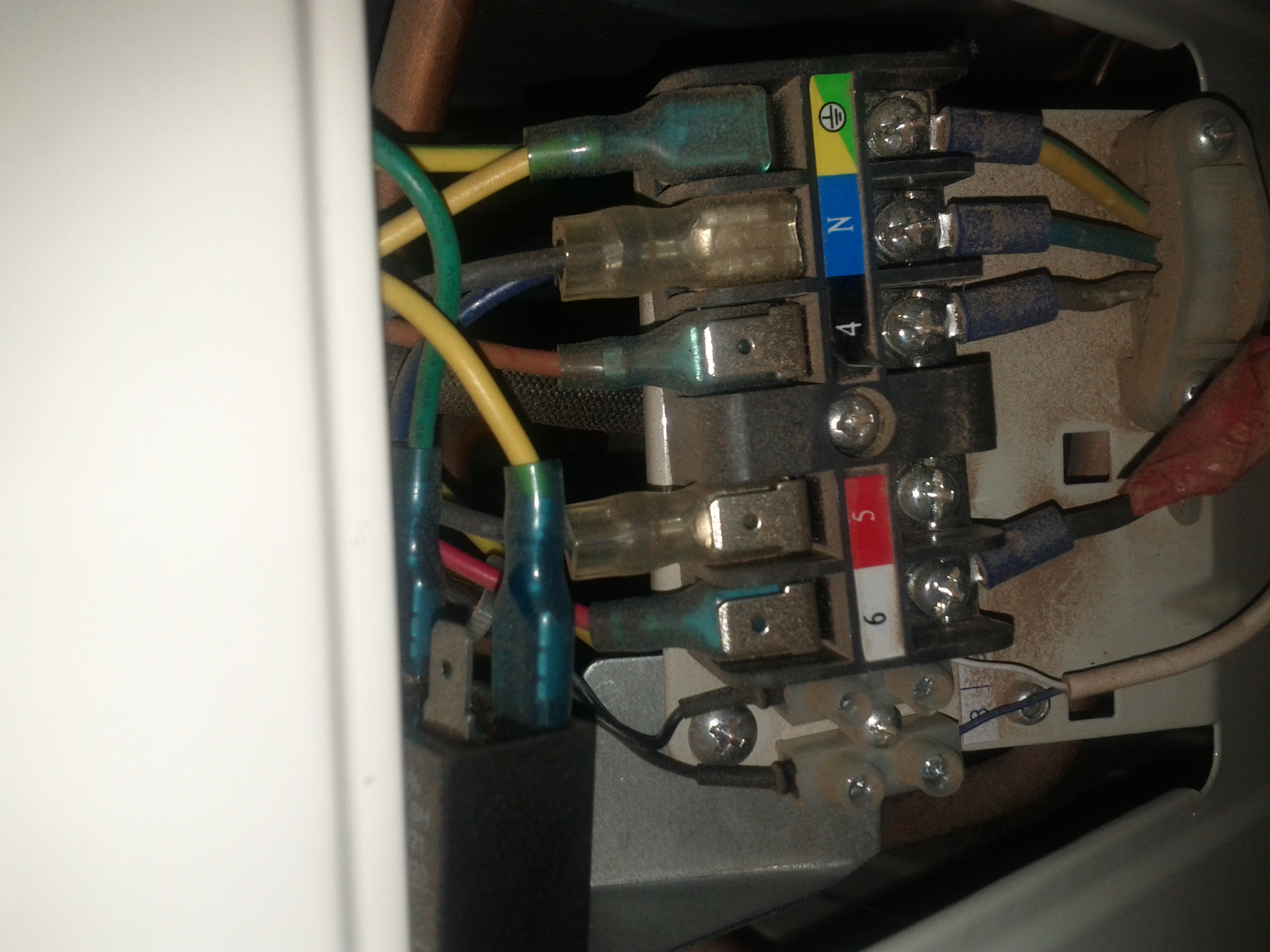

j'ai d'autre photos
Pièces jointes2
nicolas
il est pas bon le câblage l alim sur l uniter intérieur (L) phase (N) neutre et apres le 6 avec le 6 et le 5 avec le 5 et 4 avec le 4 cablage simple
fifi
Citation : tongya
Merci de vos réponses;
j'ai des photos qui peuvent vous aide.

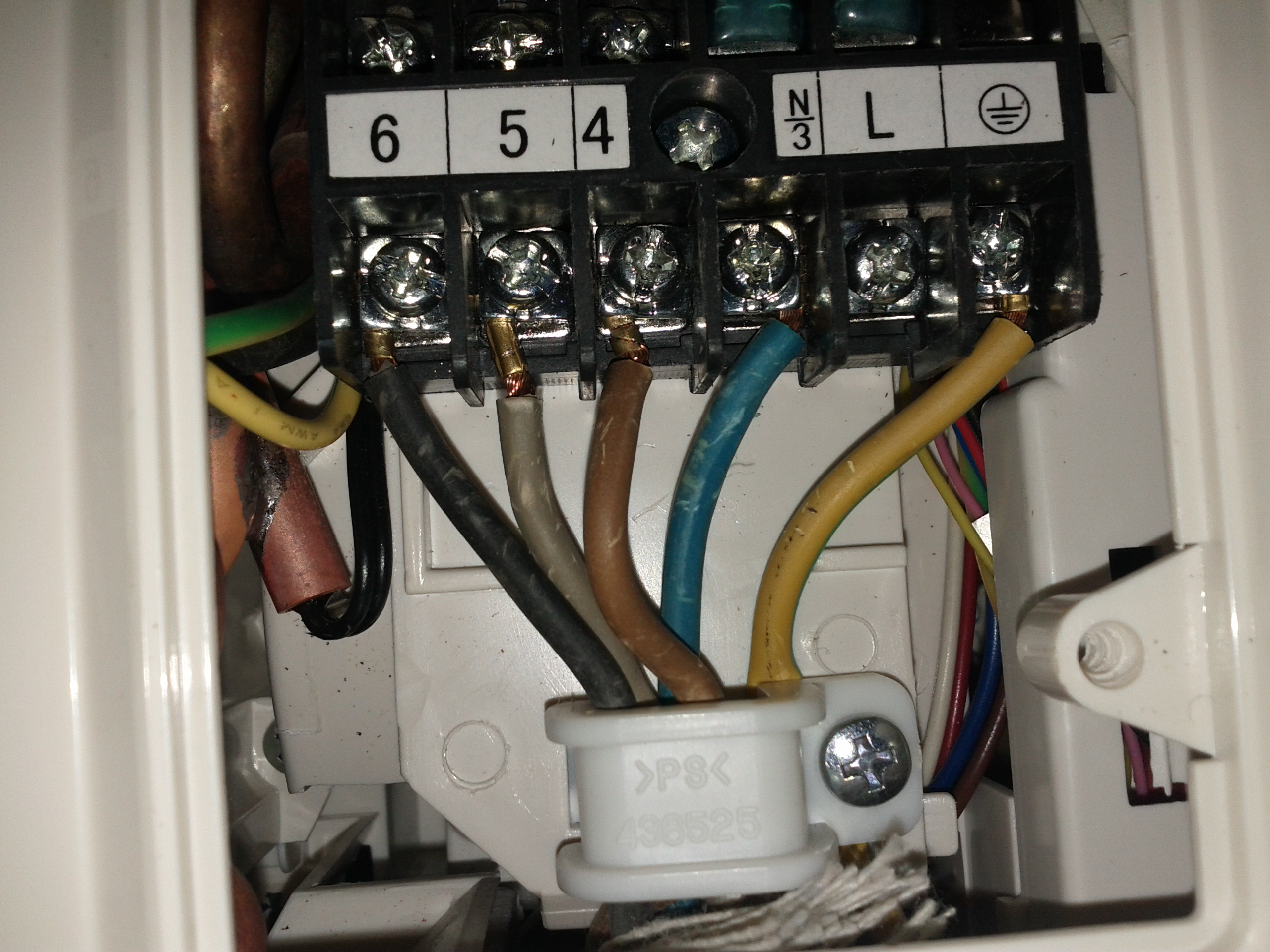

Unité int Unité ext
6 => 6
5 => 5
4 => 4
N/3 => N
Unité int
Phase sur borne L
Neutre sur borne N/3
Voila à quoi doit ressembler ton branchement
Dans ce métier, si tu oublies l'humidité, l'humidité ne t'oublie pas
Merci beaucoup fifidelasorbe; je vais essayer et vous répondre.
Merci
