Je lance ce post, car j'ai plusieurs études à faire pour un client et j'ai remarqué qu'il me manquait pas mal de diagramme enthalpique.
Les personnes qui ont des diagrammes pouvez vous les mettre sur ce post? Ou si vous avez un site de téléchargement? Tout FF confondus. (J'ai regardé dans le forum et n'est pas vu d'autre messages concernant les diagrammes.)
J'ai essayé de télécharger quelque diagrammes sur le net mais ils sont érronés. help
Merci à vous. mototo
Cordialement,
Atout Froid 91
dmarco
Bonjour,
Ca aurait ( tout de même ) été plus simple si tu disais exactement les ff que tu recherches, non? :-D

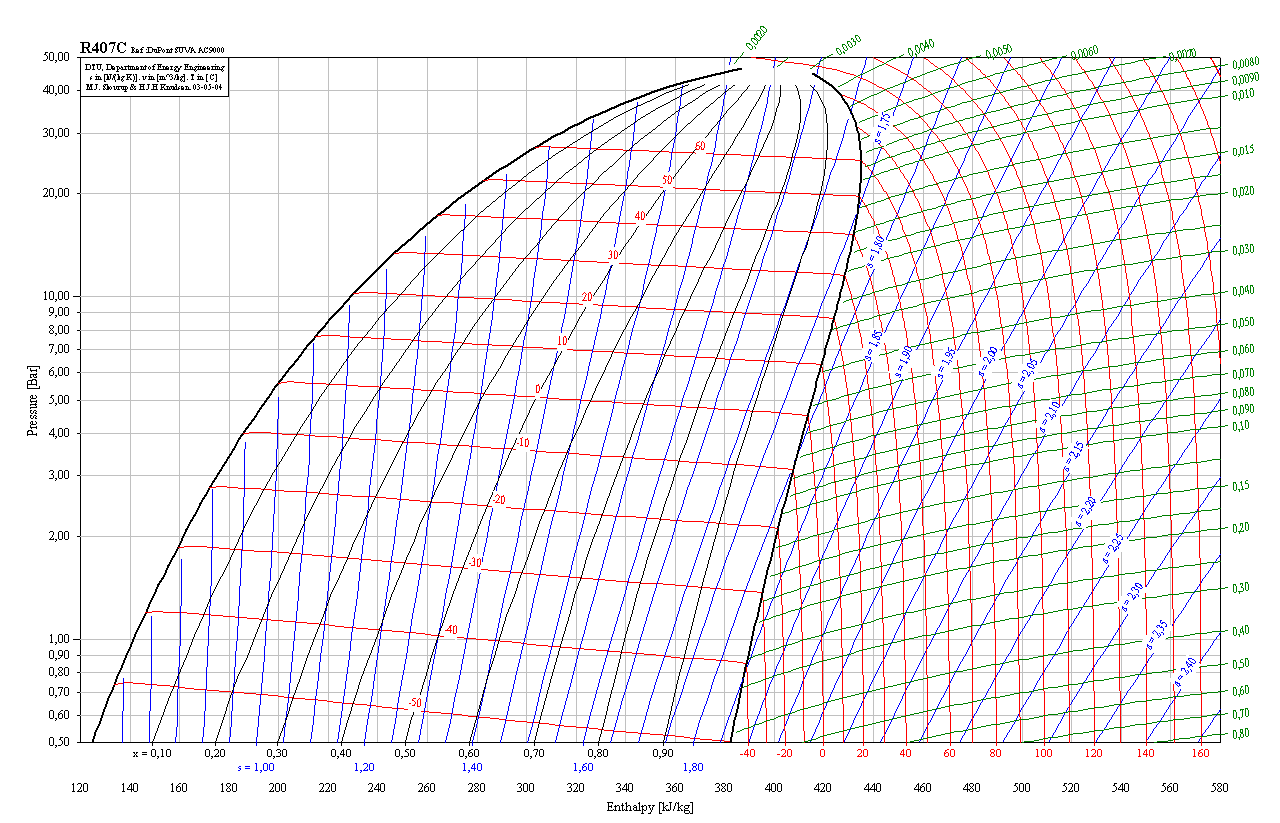

Allez, je commence par le MO29 ( identique au R422d ), remplacant le R22
mais bon, sans plus de détails dans la question....
au fait, qu'y a t il d'erroné dans ceux que vous téléchargez??
car c'est quand même établi par les fabricants de FF donc en toute logique correct!!
merci et à+
AtoutFroid91
Bonjour,
Merci de vos réponses. C'est surtout quand je les sors en format papier que j'ai quelque problèmes^^
Impeccable pour votre retour, j'ai tout ce qu'il me faut.
Merci à vous.
Cordialement,
AtoutFroid91
dmarco
Bonsoir,
Citation : AtoutFroid91 C'est surtout quand je les sors en format papier que j'ai quelque problèmes^^
Ce genre de problème est ( généralement ) dû à l'utilisation ( ou paramètrage ) du logiciel que tu emploies!
Certains logiciels transforment une photo ( 10X15 cm ) en une page A4 ( 21X29,7 cm ), or que ce ne sont pas les mêmes rapports ( longueur et largeur ).
Mauvaise manip de l'utilisateur donc :b
Selon le logiciel employé, il existe ( généralement ) une case à cocher pour que ces proportions soient préservées ... aussinon, il y aura une distorsion. :b
@+
ThierryG
Bonjour
Un bon site (un ami Fred :=! ), vous y les trouverez des diagrammes de très bonne qualité :
http://frederic.benet.free.fr/
Si vous avez des besoins spécifiques pour un fluide, je pense que vous pouvez le contacter.... mpss
