Salut marco
Le régulateur est spécifique fait pour le fabriquant j'ai déjà eu le cas sur un eliwell 901 il sont réservé au fabricant et nous on ne peux les avoir que si on les commandes au fabricant regel sur le soufflage est il affiche la T° de reprise dans mon cas jesors jesors jesors jesors jesors jesors

Autant por moi si j'ai mal compris, cela dit voila mon opinion par rapport aux propos à notre forumeur en question
_ " j'ai 2 cable pour la sonde" : fil a 2 conducteurs (d'ailleurs je ne vois que l'extrémité que d'une seule sonde sur la photo, mais je ne devrais peut etre pas m'y fier)
_ "4 autres cables qui viennent du moteur et de l'interrupteur ": cable comportant 4 conducteurs (genre le RO2V 4x1.5 ???)
Comme je l'ai dis je raisonne peut etre mal.

Bonsoir, je pense que c'est une seule sond 2 fils, le bleu et le marron c'est l'alim 220vdu meuble et le fil noir le contact marche froid sur le régulateur, autrement dit la commande du compresseur.
Attention ce sont des hypothèses!

bonjour a tous,
alors je m'explique
deux cable de la sonde = un fil avec deux brins "en gros le cable de la sonde a deux fils"
ensuite du moteur sortent 3 cables un bleu un maron et un noir, le bleu et le maron partent sur l'interrupteur, le noir n'est pas branché.
il n y a pas de transfo mais je peux ouvrir le boitier noir qui est a coté du compresseur.
"bien entendue je ne parle pas du fil de terre jaune et vert :) "
a 1ere vue le tout fonctionne en 220 car le boitier ne contient aucun transfo ou filtre ou quoi que ce soit qui pourrait induire une baisse de tenssion
si vous le désirez je peux crée un nouveau sujet pour ne pas poluer
désolé pour le désagrangement.
et grand merci encore

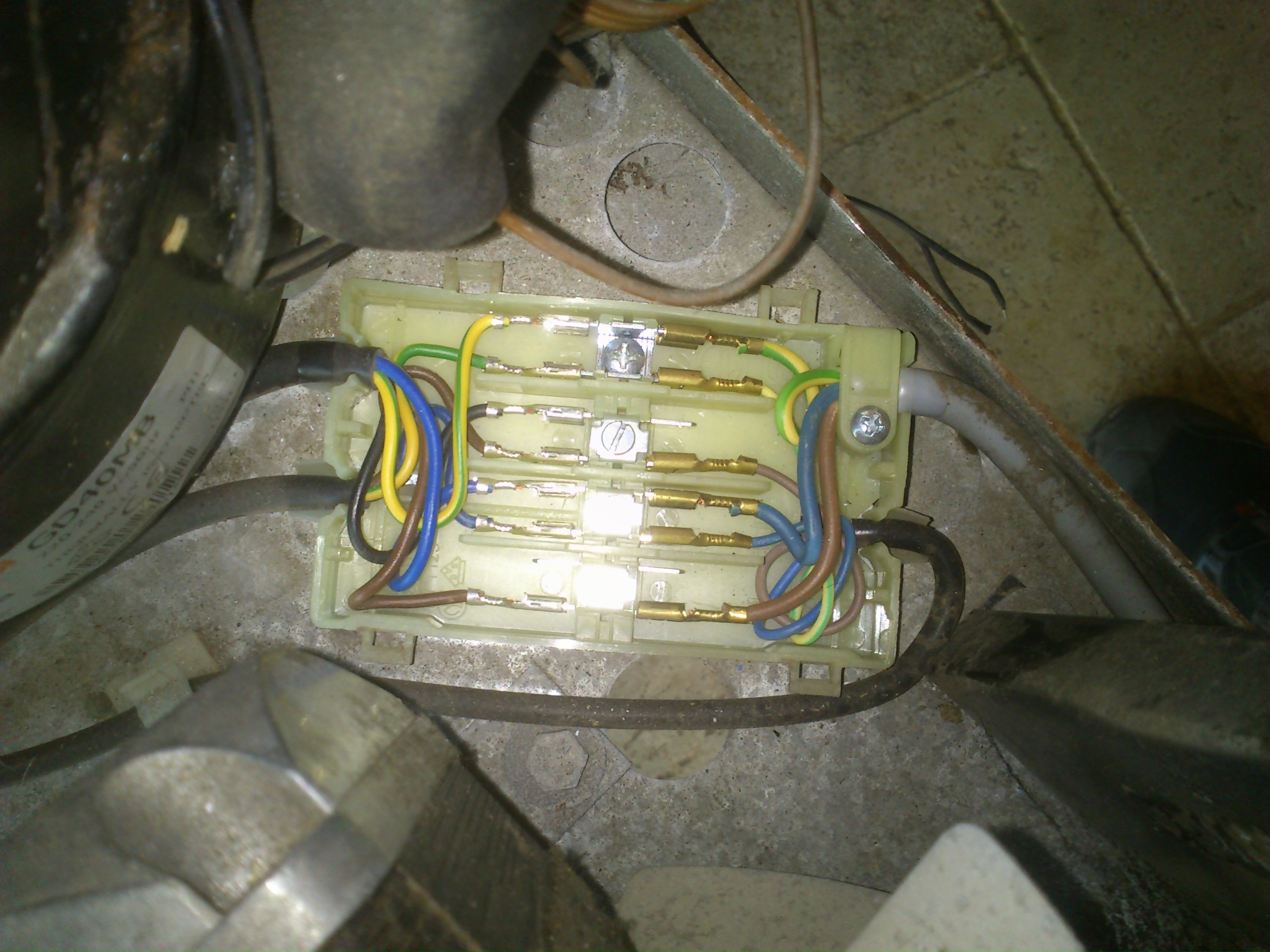

voila la photo

Message édité par : difda / 23-10-2013 07:27

Message édité par : difda / 23-10-2013 07:29

Bonjour,


:b :b Voilà une des raisons pour lesquelles ... ce forum est ( normalement ) réservé aux professionnels : Nous tenons un language technique respectueux des normes électriques en vigueur. :-D

Bref, soyons clairs et employons les termes adéquats :

Un fil = un seul conducteur, généralement d'une seule couleur ... SAUF le jaune-vert qui est toujours la terre.
Un fil peut être unibrin ( un seul brin ) ... ou multibrins

Un cable = assemblage de plusieurs fils ( cela peut être 2, 3, 4, 5,6 fils ... ou beaucoup plus ) repris dans une gaine unique, ces fils sont soit de couleurs différentes ... soit repérés entre-eux par des numéros ).

Le transfo dont on parle est un boitier dans le genre de cette photo ( mais attention, il y a plusieurs modèles )!
Rien à voir avec le boitier noir qui est accolé au compresseur ...

;-)
@+

Salut
le cable gris à gauche de la photo semble être ton cable d'alimentation 220V,donc je brancherais les deux petits fils bleu/ marron sortant de l'interrupteur aux bornes 6/7 "supply" de ton futur régulateur,le grand fil marron sur l'entrée contact borne 1 et le fil noir sur la sortie contact borne 3, et la sonde borne 8/9. les N° des bornes est valable seulement et si c'est bien un eliwell IC901 à brancher.

Si d'autres forumeurs veulent confimer ou contredire, c'est le moment !

:)
mr marco me fait rire :)
alors désolé si je m'exprime mal et pas dans un français technique qui vas a ta chemise, pour etre franc avec toi j'ai posté des photos ou j'entour bien le cable de la sonde et le reste aussi, un transfo je sais un peu ce que c'est j'ai fait de l'electronique pendant mes etudes, et j'en utilise souvent pour mes vieille gimbardes qui fonctionnent en 110 V :)
je sais ce que c'est une tenssion un condo and so on, le fil jaune et vert est une norme international pour la terre ou la masse comme tu veux
on parle de cable souple ou rigide, rare sont ceux qui parlent de multibrins. quand on parle de multibrin ça englobe autant le cable souple que le rj45 ou le cabletelephonique qui sont des multibrins rigide.

tout ceci pour dire que les photos que j'ai posté sont la surtout pour illustré et eviter des phrases sans fin, une photo vaut mieux que dix phrases, ensuite si tu veux je t'explique comment fonctionne un serveur web et le reseau informatique sans me payer ta tete et meme si t'es pas un pro.
mais comme tu es le seul a raller je ne vais pas en tenir compte et merci de ta précieuse aide, si j'ai besoin d'illustrer un condensateur
de ralleur je sais ou j'irai la chercher :)
je n'aime pas polémique en général mais quand on me prend de haut j'avoue que ça me casse les pieds.
le but de ce forum c'est de l'aide et de l'ehcange d'experiences, en voila une qui peut etre sympa pour tous, domage que tu sois le seul a raller :) tu dois etre sympa mais ralleur :)
mais sans rancune aucune.
bisous dmarco je t'aime :)

oui pardon j'ai zappé de dire que le cable gris c'est le cable d'allim :-?
De toute façon je vais attendre que tous soyez d'accord pour acheter et installer le thermostat :)

Oulaaaaaa .... Rassures-toi, tu ne m'as pas encore vu râler!! Il n'y a qu'à parcourir d'autres posts pour te rendre compte que mes propos peuvent être ... beaucoup plus incisifs!! :-D
Loin de moi également .. " la chemise " et le costard-cravate qui vont ( généralement ) de pair dans bon nombre de secteurs informatiques! Je suis un simple technicien de terrain ... qui explique un truc le plus clairement possible à un gars qui n'est pas de notre secteur, tout en prévilégiant la simplicité sans faire de compromis à la sécurité. Mais ne vous inquiètez pas, bien qu'étant d'un abord amical ... je n'en reste pas moins professionnel! :b

Avant de continuer sur les branchements, il me semblerait pas mal de vérifier un autre point : Le compresseur !!
En effet, il me semble inutile d'aller plus loin si le compresseur est hs ( enroulement(s) coupé(s) par exemple )!!
Pour ce faire, je vous propose un petit test.
Sur le compresseur, vous avez un bornier avec 3 broches, repérées C, A ( ou S) et P ( ou R ). Ces bornes sont notées 1, 2 et 3 sur le dessin ci-dessous.

Reperez et otez tous les fils de ces bornes et prenez un multimètre ( calibre Ohmètre ).
Prenez les mesures entre 1 et 2 ... 1 et 3 ... 2 et 3 et laissez-nous ces mesures.

Ainsi que, toujours en ohmètre, il faudrait relever la valeur de la sonde ( dont vous avez entouré les fils sur la photo ) .... ainsi que la température, prise au thermomètre à proximité de la sonde.
Ne sachant pas de quel type de sonde il s'agit, ces valeurs nous éclaireront à ce sujet.

PS: Au fait, concernant les transfos utilisés sur nos installations .... Inutile de chercher après les condos ( ou autres composants ) car tout est noyé dans un masse de silicone! Rien n'est visible de l'extérieur. Sécurité toujours avant tout ...

@+

merci encore,
pour ce qui est du compresseur la partie cuivre "serpentine evaporateur ..." a l'air clean tout est nikel
ce fridge a servie et etait en etat avant qu'un malin ne lui flingue le thermostat, du coup je vais me débrouiller un multimetre et prendre les meusures, autre chose la sonde on s'en fout un peu non, car le thermo est vendu avec ça sonde si j'en prend un je change le tout ça sera moin casse pieds, qu'en penses tu ?
j'ai pas envie de faire du neuf avec du vieux du coup si je change le thermo je change la sonde ça m'evitera de chercher d'eventuelles panne qui pourraient venir de la sonde
sinon j'ai un pote qui rale tout le temps a vous deux vous feriez un bon duo :b je plaisante
et pardon si je tutois c'est plus convivial pour ma part manque que le ricard
