Bonjour,

Mars, vous dites «mettre un rideau à lanières plastique pour empêcher l'air chaud d'y rentrer». J,ai regardé, mais je ne vois pas. C'est ou exactement? M. Dmarco, je vous envois le schéma du groupe que vous aviez demandé. N'ayant pas tous les symboles conventionnels, j'ai utilisé d'autres à la place des uns tels que rectangle pour un thermostat de chambre et d'évapo, bornier pour un type de bornier spécial, ...

Merci

bonjour,

il parle d'un Rideau pour la porte de la chambre froide; pas pour le système de froid. :-D

Bonjour,
Merci Hercofrigo. Impossible de joindre le schéma avec le logiciel XRelais. Je tente toujours. Pour le bilan, j'ai demandé le plan à mon Proviseur qui me demande de patienter.

Merci

Bonjour Badet,

Un rideau lanière, c'est ce genre de matériel ( j'ai bien dit " genre " de matériel, car il existe plusieurs types, plusieurs fabricants ( et chacin a un peu ses petites astuces pour faire -grosso-modo- la même chose sans que ce soit réellement de la "copie pure" ), le but étant toujours de réduire l'influence de l'air extérieur sur l'ambiance de la chambre froide ... un fois que quelqu'un rentre ( ou sort ) de cette cf.
En gros, il existe 2 modèles ( 1 positif et 1 négatif ), les matériaux utilisés sont adaptés aux effets recherchés. Le positif peut être un peu plus fin que le négatif, certaines lanières sont transparentes, d'autres bleutées ( on s'en moque, elles pourraient être jaune canari .... c'est du marketing, cela ne change rien )!

" Ingénieur énergétique " ....

Donc, qui peut tout aussi bien être un " plombier spécialisé " ... qu'un " électricien ", après tout, ils sont tous deux à leur manière dans " l'énergétique "!

Visiblement, xrelais n'est pas votre ami :b
Désolé de vous dire ca, mais les schémas envoyés ne ressemblent à rien! Un chat n'y retrouverait pas ses petits :b Vous nous faites une "usine à gaz" d'une installation qui est tout ce qu'il y a de plus simple!!

Vous faites une obstination sur la couleur des fils ( ce qui, à votre niveau n'a aucune espèce d'importance ), au lieu de nous faire un schéma tout simple qui peut être compris en 5 minutes chrono!! :b L'art d'embrouiller les choses toutes simples ......

A la limite, et ( vraiment ) pour simplifier au maximum la compréhension de vos élèves, en tout et pour tout .... vous pourriez n'utiliser QUE 4 couleurs normalisées.

- Couleur N°1 : FIL JAUNE-VERT : Uniquement réservé à la connection à la terre de tous les éléments qui le nécessitent. ( ce qui, dans votre cas, doit représenter +/- 3m de fils ).

- Couleur N°2 : FIL BLEU : Uniquement réservée pour tout ce qui concerne le NEUTRE. ( Vous en avez besoin aussi bien pour alimenter le transfo de votre régulateur ... que la bobine du contacteur de puissance de votre compresseur, vos voyants, ect ... ). ( Admettons 5m de fils de différentes sections ).

- Couleur N°3 : FIL NOIR : Pour tout ce qui concerne le cheminement des circuits de PUISSANCES. ( Circuit puissance du compresseur, alim du régulateur en passant par le transformateur, interrupteur de porte, ventilos, ect... ).

- Couleur N°4 : AUTRE COULEUR ( mais surtout pas une couleur ci-dessus ), pour connecter tous les petits éléments de régulation ( ca peut être les sondes bp, sondes hp, ect... ( tout ce qui a une influence sur le CIRCUIT DE COMMANDE ).

Afin d'éviter de vous égarer, essayez d'éviter de mélanger les couleurs inutiles ( et surtout pas utiliser 2 couleurs sur un même accessoire ).

Je sais qu'en Afrique, vous appréciez les choses colorées, mais 1 fil violet et 1 noir sur le même pressostat ... c'est le meilleur noyen de vous planter!! :-D

Faites-nous une liste complète du matériel qu'il y a dans votre tableau, un étudiant du site pourrait trouver amusant de vous refaire un réel schéma, en tenant compte de tout le matériel que vous avez sous la main sur site.
Pour ce faire, nous avons besoin de connaître la marque et référence exacte de tous les éléments ( Sectionneur avec précoupure ( ou pas? ), fusibles Am? ou Gf?, modèle et reference de votre contacteur de puissance , interrupteur de porte, evm, ect .... tout .... jusqu'au nombre et la tension des voyants et la puissance de votre éclairage intérieur ).

Je n'ai pas trouvé de docs sur vos pressostats Danfoss. La référence est-elle bien transmise? ... ou un modèle plus commercialisé? Impossible de connaître les plages de fonctionnement

@+

J'ignorais que le Proviseur était ( aussi ) interressé aux besoins du frigoriste! :b Pas la peine de déranger ce brave homme, il a certainement d'autres dossiers plus urgents à traiter!!

Une feuille, un stylo, les sympbôles que nous vous avons fournis ... c'est vous l'ingénieur, non?

Xrelais n'existe plus depuis des années! Le successeur, c'est WinRelais ...

Il permet, entre autre, de faire des schémas comme ceux-ci!
Pas la peine de s'énerver, ces schémas ne sont que des exemples, ne correspondent pas à votre installation précise, c'est (juste) pour montrer le "principe" de base. :b

@+

Bonsoir, :-)

Merci pour les remarques et conseils. je prend note :-D . Merci aussi pour les docs qui sont très bien!! Si vous me le permettez, je voudrais vous demander si possible le logiciel WinRelais :-o ? D'avance merci. La température dans cette salle était de 33,5°C ce matin et 35°C cet après midi. La température est toujours au dessus de 30°C. Pourtant, c'est ce qui est inscrit sur le pressostat que je vous est transmis.
Mars,si si. J'ai répondu en disant que la chambre froide est une salle (Donc à l'intérieur).

Merci

Bonsoir Badet,

Notre site n'a pas vocation à distribuer les logiciels, il n'est donc pas stocké sur nos serveurs internes.

Vous pourrez trouver WinRelais sur internet, utilisez votre moteur de recherche favoris et vous trouverez sans problème. Mais de toute façon, les symbôles spécifiques au froid y font cruellement défaut, vous auriez aussi vite fait de faire ça à la main sur une feuille blanche.

Au sujet de la température, ce n'est pas la température d'aujourd'hui qui est importante .... mais bien de la température de votre région, à la période la plus chaude de l'année!!

Ce qui peut être tout à fait différent; La régulation de la CF ajustera son fonctionnement en conséquence, tandis qu'en tenant compte de la température actuelle, vous risqueriez de ne pas atteindre la température voulue ( si vous aviez 15°C de plus en température ambiante cet été, par exemple ).

@+

Bonjour à tous,

Malgré le buzz qu'il nous fait ( 2133 lectures tout de même à ce jour ), notre ami Badet semble avoir démissionné de ce dépannage :#
Aussi, dans un dernier espoir de l'aider à résoudre son énigme, j'ai pris un peu de temps pour lui montrer ( quelques unes de ) ses erreurs.
Le schéma électrique qu'il nous a fourni ne ressemble à rien ( mais peut-être est-ce moi qui n'ait pas été assez patient pour m'y retrouver ) :-D
Quelques aspirines plus tard, j'ai donc pris sur mon temps pour lui montrer quelques incontournables ... J'espère seulement y avoir été suffisemment clair.

P.S.: Ces petits conseils de base peuvent servir à n'importe quel débutant.

@Badet,

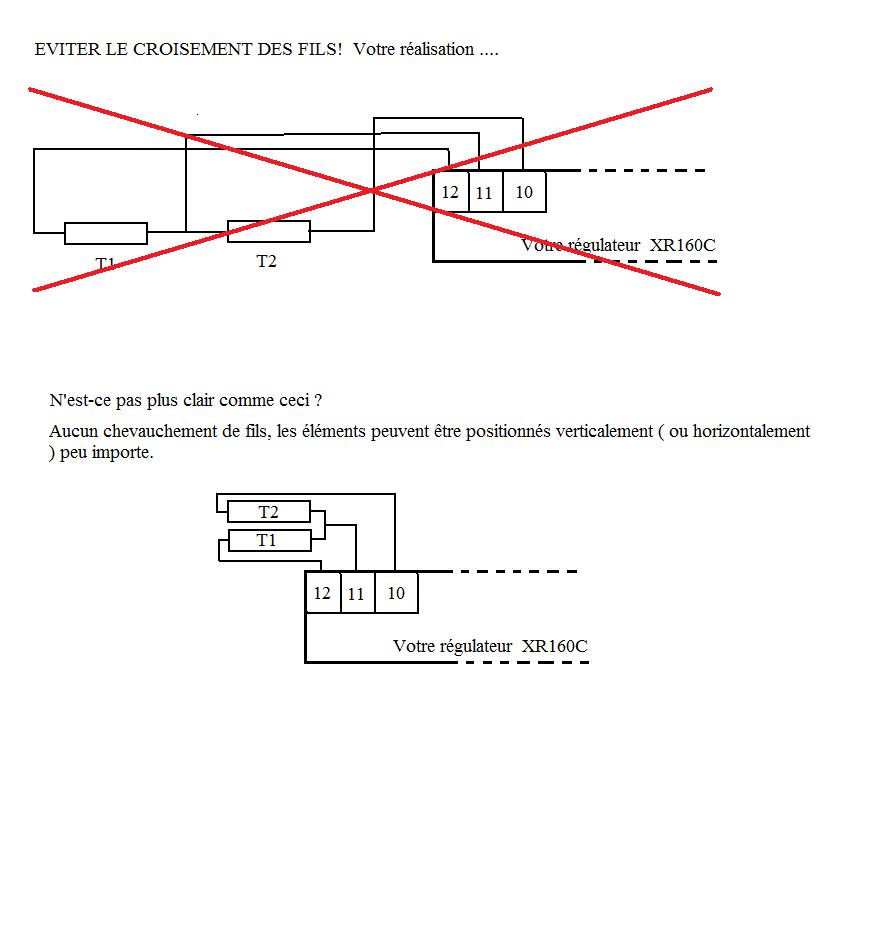

Avec ces petits conseils, il n'y a plus qu'à nous refaire un schéma CLAIR, net et précis qui tienne compte des suggestions ci dessous ET tout celà SANS branchements inutiles!
Ce n'est pas parce que votre bornier ( à droite sur votre schéma ) comporte 2X10 bornes ( soit 20 bornes au total ) ... que toutes les bornes doivent recevoir un fil!!
Un pontage qui mème à une borne vide ... même si cela rajoute de la couleur dans votre armoire, celà ne sert à rien ( et ca encombre votre esprit )!!

Soyez clair, précis et travaillez avec le minimum de fils nécessaire et revenez-nous avec quelque chose de compréhensible!
Je vous rappelle que le but de ce site est de vous aider .... mais absolument pas de faire le boulot à votre place!!

@+
