Bjr
Sur ces machines le controleur de débit a palette ce trouve sous le circulateur, on peut voir le micro contact et le mécanisme en enlevant le petit cache noir.

Bonjour et encore merci..
Je vous mets une autre photo sur laquelle j'ai entouré ce qui me semble être
-en rouge peut-être un contrôleur à palette?
-en jaune purgeur d'air
-en vert le circulateur 3 vitesses
-en bleu le moteur et le dégommeur
-en violet le cache-filtre hydraulique



Uploaded with ImageShack.us

Le calculateur de débit serait donc le rouge ou vert?

Sinon, Adelclimatisation, je n'ai pas de mano sur la PAC mais à l'intérieur (juste avant mon plancher), il indique 2,2bars continus grâce à un vase d'expansion de 18l.
Quand vous dîtes "derrière le cp et le coffret électrique" de quoi parlez-vous?
J'ai mis des photos de ma PAC ouverte p.2 et p.3 de la partie électrique si ça peut donner davantage de détails.
merci.

BONSOIR,

Je vois que l'installation intérieur fait honneur à FRANCE GEO :=!

Cette PAC à déjà étè bricoler frigorifiquement, clapet anti retour et traçe de flammes sur la bouteille liquide!

Une photo de la plaque en gros plan serai la bienvenue(pour etre enfin sur du modéle) et une du coffret electrique(là ou il y a plein de trucs electriques :-D ) pour voir si il n'aurai pas étè mutiler par un des savant-fous installateurs sous-traitants hyper-inexpérimenter de la fameuse dite enseigne.

Clapet anti retour??
Trace de flamme??
Ca veut dire quoi tout ça??
Ou est ce clapet? Il ne devrait pas y être?
Et les traces de flamme :-o !
Sinon mes dessins étaient justes?
Om dois-je regarder pour le débit "FL"?
Voici une photo de la partie électrique:



Uploaded with ImageShack.us

Pour l'agrandissement de la plaque:



Uploaded with ImageShack.us

Mais c'est l'équivalent de la ANZ K 0257 d'AERMEC... Vendue sous le nom de FG...

Alors, c'est grave docteur?


Bis

Sur ces machines le controleur de débit a palette ce trouve sous le circulateur, on peut voir le micro contact et le mécanisme en enlevant le petit cache noir.

Le cable du controleur est a l extreme gauche du bornier.

Le sage montre la lune .....

C'est le petit cache entouré en rouge ou encore en dessous?

Prends un fil de 5cm de long que tu denudes de chaque cote de 1cm.

Apres tu prends le fil tu le met en borne 16 et 16A.

ATTENTION RETIRE LE UNE FOIS QUE TU METTRAS TA PAC EN MODE FROID.

Re
Je suppose que cette méthode est pour courcircuiter le contrôleur de débit.
Mais deux questions:
_ Je débranche la PAC puis mets le fil en 16 et 16A. Pourquoi l'enlever quand je remets la machine en marche? Ca aura rien changé non?
_ Ma PAC n'est pas réversible (enfin en tous cas je n'ai pas de ballon tampon)le mode froid dont tu parles c'est le mode normal de fonctionnement non? :#

Désolé si mes questions peuvent paraître bêtes mais j'aimerais éviter de faire une bêtise.

Je viens de scanner les papiers que j'ai:
Voici les deux schémas que j'ai... Pas de très bonne qualité,désolé.



Uploaded with ImageShack.us



Uploaded with ImageShack.us

Et enfin j'ai trouvé un document qui indique la pression qu'on doit avoir dans les tuyaux... Sachant que je ne sais pas quelle quantité d'eau se promène dans mon plancher (deux étages de 50 m2 environ)...
Difficile de lire mais on peut voir:
Tcalibrage de vase d'expansion: 3.2 bars pour 103litres (valeur de référence contenu eau (1)).
2.7 bars pour 121 litres; 2.2 bars pour 139 litres 1.7 bars pour 158 litres et "standard" pour 168litres...
Pour l"instant mon plancher est à 2.2 bars, c'est trop, pas assez?

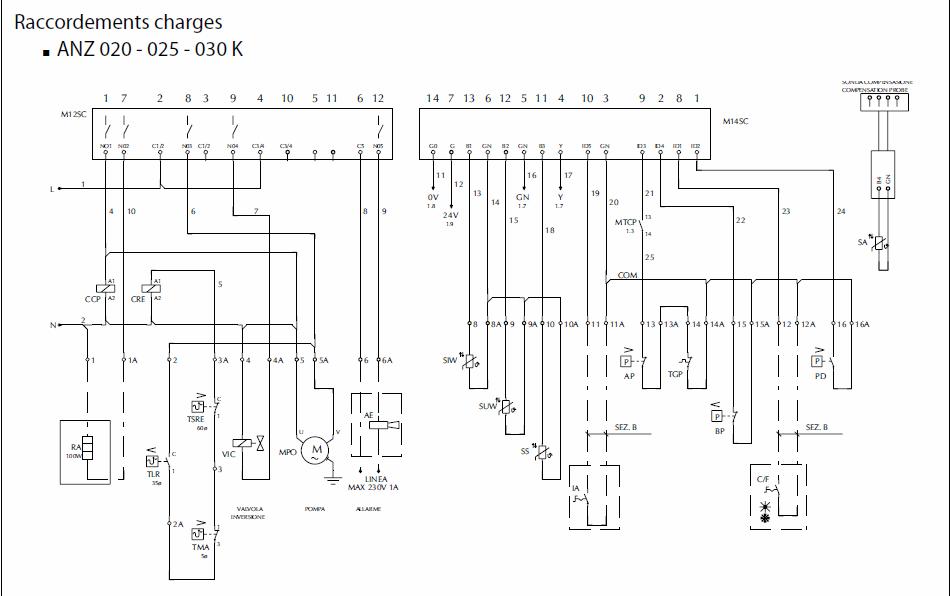

Sur le premier schéma on peut voir au 16 et 16A un sigle PD (qui indique "pressostat différentiel").
J'y comprends plus rien, est-ce que mes plans n'ont rien à voir avec ma machine ou est-ce qu'il y a bien un pressostat bien cachée? :#
Si oui, où peut-il bien se cacher? :-o

Fred2k78... je remarque que ce sont les mêmes ... :=! :=! :=! :-?

Ok je sors... :-D
Sinon, ça veut dire que c'est bien un pressostat différentiel? Pas de palettes?
Donc pas la peine que je le cherche sous le circulateur?
